鋼製アンカー(海上保安庁共同開発)
環境にやさしい､コンパクトな鋼製アンカー

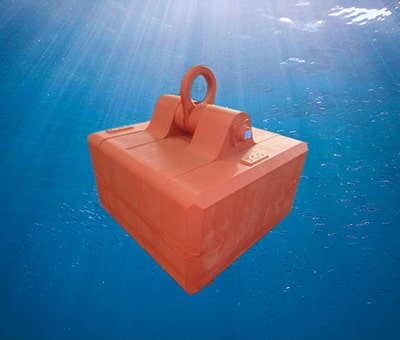

スラブアンカー
特許第3179452号
- 用途
-
- 燈浮標
- 係船ブイ
- 工事用標識ブイ
- 桟橋、浮きドック
- 各種観測ブイ
- オイルフェンス
- その他
- 特長
-
1
環境性
- スクラップのリサイクルにより作られた鋼鉄スラブ製です。100％鋼鉄製ですから、そのまま鉄原料としてリサイクルできます。コンクリート製沈錘と異なり、廃材の処分に頭を悩ます必要が有りません。
2
大きな水中重量
- 比重が７．８と大きいので水中での浮力による重量ロスが小さく、同一重量のコンクリート製沈錘と比較して約1.5倍の水中重量が得られます。同一水中重量を確保する場合、２／３の空中重量ですみます。
3
省スペース
- コンクリート製沈錘の１/３の体積です。
保管、作業船でのハンドリングが容易で場所をとりません。 4
高い把駐力
- コンクリート製沈錘と比較して底面積が小さく面圧が大きいので、海底面に食い込みやすく高い把駐力が期待できます。
5
耐久性
- 鋼鉄製ですから強度、耐衝撃性に優れ、コンクリート製沈錘と比較して海底との摺動による摩耗、破損に強い。吊り環部分は耐摩耗鋼板を使用しておりますので長期間使用可能です。また、吊り環は交換可能な構造となっています。
6
形状､重量の多様性
- 鋼鉄スラブからの切出し・組合わせによる製造ですので、サイズ、重量は自由に設定できます。
- 仕様
-
-

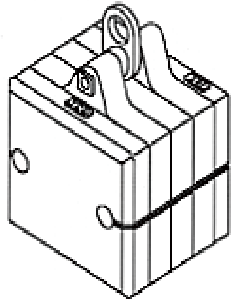

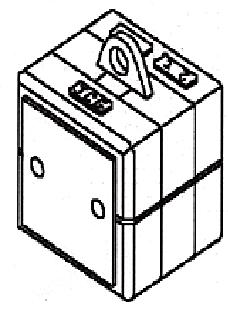

スラブアンカー10,20
-

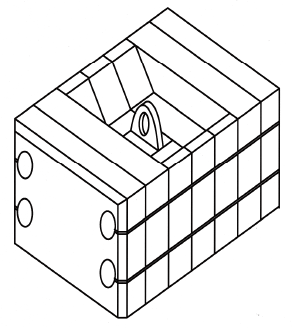

スラブアンカー30～120
-

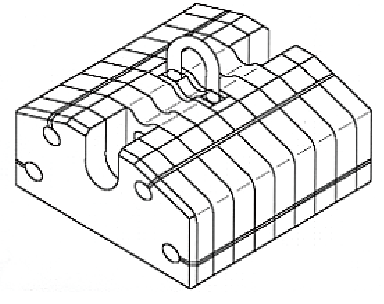

スラブアンカー150～200
-
スラブアンカー400
-

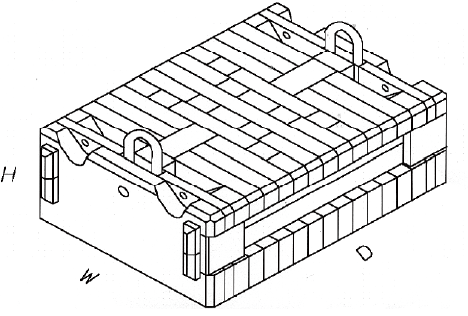

スラブアンカー1200
型式 空中重量(t) 水中重量(t) 主要寸法 W(mm) D(mm) H(mm) スラブアンカー10 1 0.87 450 750 400 スラブアンカー20 2 1.7 700 750 520 スラブアンカー30 3 2.6 700 1,250 460 スラブアンカー40 4 3.5 700 1,250 610 スラブアンカー50 5 4.4 780 1,250 700 スラブアンカー60 6 5.2 920 1,250 700 スラブアンカー80 8 7.0 1,230 1,250 710 スラブアンカー100 10 8.7 1,400 1,250 760 スラブアンカー120 12 10.4 1,400 1,250 910 スラブアンカー120(沈環) 12 10.4 1,400 1,750 745 スラブアンカー150 15 13.1 1,400 1,750 930 スラブアンカー400 40 34.8 2,250 1,900 1,350 スラブアンカー1200 120 104.4 2,940 4,350 1,400 -
